Nombre

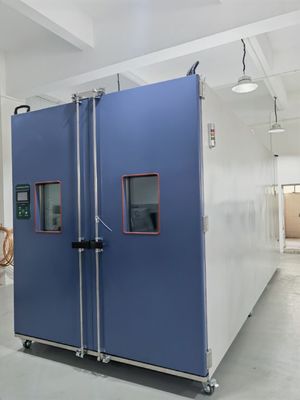

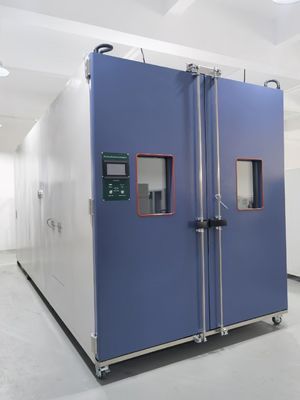

Cámara de ensayo de temperatura y humedad constantes

Cantidad

1 juego

Estándar

1. GB11158 Condiciones técnicas de las cámaras de ensayo de alta temperatura

2. GB10589-89 Condiciones técnicas de la cámara de ensayo a baja temperatura

3. GB10592-89 Condiciones técnicas de las cámaras de ensayo de alta y baja temperatura

4. GB/T10586-89 Condiciones técnicas de la cámara de ensayo de calor húmedo

5. Método de ensayo en cámara de ensayo a baja temperatura GB/T2423.1-2008

6. Método de ensayo GB/T2423.2-2008 para cámara de ensayo a alta temperatura

7. Método de ensayo en cámara de ensayo de calor húmedo GB/T2423.3-2006

8. Método de ensayo GB/T2423.4-2008 para el calor húmedo alternado

9. GB/T2423.22-2002 Método de ensayo para el cambio de temperatura

Método de ensayo en cámara de ensayo a baja temperatura

11. Método de ensayo en cámara de ensayo de alta temperatura IEC60068-2-2.1974

12. GJB150.3 ensayo a alta temperatura

13. Prueba a baja temperatura GJB150.4

14. GJB150.9 Prueba de calor húmedo

Características

Diseño de forma perfecta, aspecto de alta calidad, equipo de bajo ruido, operación sencilla, seguro y confiable

Artículos prohibidos para el equipo experimental

1- Prueba o almacenamiento de muestras de sustancias inflamables, explosivas y volátiles

2Muestras de sustancias corrosivas para ensayo o almacenamiento

3- Pruebas o almacenamiento de muestras biológicas

4- Prueba o almacenamiento de muestras de fuentes de emisión electromagnéticas fuertes

Tamaño de la caja interior y tamaño de la caja exterior

El tamaño de la caja interior: (W*H*D) 2000 mm*2000 mm*2000 mm

Rango de temperatura

-40 ~ + 150 °

Rango de humedad

20 ‰ 98 por ciento

Rango de control de temperatura y humedad

Estabilidad del control

Temperatura ±0,5°C; Humedad ±2%

Uniformidad de la distribución

Temperatura ±2,0°C; Humedad ±3,0%

Resolución

Temperatura: 0,01°C; Humedad: 0,1%R.H.

Tiempo de calentamiento

Mediano de 3 °C/min, calefacción no lineal

Tiempo de enfriamiento

Mediano de 1 °C/min, enfriamiento no lineal

Limites de temperatura

Temperatura máxima + 150°C; temperatura mínima - 70°C

Breve introducción de la estructura de las cajas

El conjunto está dividido en tres combinaciones: el laboratorio, el gabinete de control eléctrico y la sala de máquinas: la parte superior izquierda es el laboratorio,que está compuesto por el tanque de laboratorio de la capa de aislamiento térmico, y la puerta única a la izquierda se utiliza para entrar y salir; el gabinete de control eléctrico se encuentra en el lado derecho, y el panel Se compone principalmente de un controlador de temperatura,un botón de cambioLa sala de máquinas está situada debajo del laboratorio y consta de filtros, válvulas solenoides, piezas de circuito, compresores y otros accesorios.

Material de las cáscaras

Pintura de placas de acero

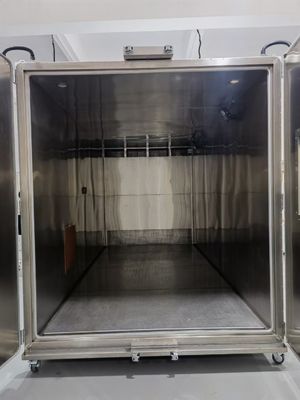

Material de la caja interior

SUS#304 placa de acero inoxidable

Material aislante

Espuma rígida de poliuretano + lana de vidrio

Presionar

1 Presión de espuma de silicona

El estante

Hay 2 estantes de acero inoxidable con altura ajustable en la caja

Calentador

Adoptar el tubo de calefacción del tubo de radiador tipo aleta de acero inoxidable importado de Taiwán

Humidificador de agua

Diseño del cilindro de humidificación dividida

El ventilador

motor

Eje de extensión de acero inoxidable

Rueda de viento de aleación de aluminio con cuchilla de ventilador de múltiples alas

Sistema especial de suministro y circulación de aire de las persianas ajustable

Puerta de caja

Puerta única, puerta doble, manija plana sin reacción empotrada

Vidrio al vacío de tres capas para ampliar la ventana

Calentamiento eléctrico desincronización automática, iluminación LED

Tanque de agua

1 depósito de agua extraíble incorporado (fácil de limpiar)

1 bomba automática de suministro de agua (transporta automáticamente el suministro de agua del tanque inferior a la capa superior)

Dispositivo de alarma de escasez de agua

El tripé

La parte inferior del fuselaje está equipada con 4 ruedas universales móviles de poliuretano

Características del sistema de refrigeración

Tecnología de ajuste automático de la capacidad de carga en varias etapas

Compresor ~ Compresor hermético de la marca francesa "Tecumseh"

Tipo de condensador ~ aleta con ventilador de refrigeración de Taiwán

Evaporador ~ Ajuste automático de la capacidad de carga en varias etapas de tipo aleta

Válvula de expansión - componentes importados de Europa y América

Refrigerante ~ Refrigerante congelado ecológico

Accesorios ~ Desecante, separador de aceite, ventana de refrigerante, etc...

Imagen del controlador

Método de control

El sistema de control de temperatura y humedad de equilibrio (BTHC) controla el SSR de manera PID, de modo que la cantidad de calentamiento y humidificación del sistema es igual a la pérdida de calor y humedad,para que pueda ser utilizado de forma estable durante mucho tiempo.

Características del controlador

Diseño independiente de investigación y desarrollo

Controlador lógico programable

Display de pantalla LCD a color

Tipo de tecla directa de pantalla táctil

Control de temperatura y humedad al mismo tiempo programable

Display en chino e inglés

7 pulgadas de color verdadero pantalla grande

Gran controlador LCD con alto contraste y función de retroiluminación ajustable.

Especificaciones del controlador

Precisión: temperatura ± 0,1°C, humedad ± 1%R.H.

Resolución: temperatura ± 0.1, Humedad ± 0,1% R.H.

con una capacidad de carga superior o inferior a:

Selección de la señal de entrada de temperatura y humedad PT 100Ω*2 (bulbo seco y bulbo húmedo)

9 grupos de ajustes de parámetros de control PID, cálculo automático de PID

Corrección automática de bulbo húmedo y seco

Función de visualización en pantalla

Adopta el tipo de diálogo de pantalla, no es necesario introducir teclas, la pantalla toca directamente las opciones

Los valores de temperatura y humedad (SV) y los valores reales (PV) se muestran directamente.

Puede mostrar el número de programa ejecutado actualmente, segmento, tiempo restante y tiempos de ciclo

·Función de tiempo acumulado de operación

El valor de ajuste del programa de temperatura y humedad se muestra en una curva gráfica, con la función de ejecución de la curva del programa de visualización en tiempo real

Con una pantalla de edición de programa separada, cada página puede ingresar al menos 5 segmentos de temperatura, humedad y tiempo

El chino y el inglés se pueden cambiar arbitrariamente.

Se muestra la pantalla de aviso de fallo.

La pantalla se puede ajustar para la luz de fondo

La función de protección de la pantalla se puede configurar como temporizador, TIMER o apagado manual.

Capacidad del programa y funciones de control

Grupos de programas disponibles: hasta 120 PATTEN

Capacidad de memoria utilizable: 1200 segmentos en total

Comandos repetibles: cada comando puede ejecutarse hasta 999 veces

La producción del programa adopta el estilo de diálogo, con funciones como editar, borrar e insertar.

SEGMENTOS ajuste de tiempo 0 ¢ 99 horas 59 minutos

Con memoria de programa apagado, se iniciará automáticamente y seguirá ejecutando funciones del programa después de encendido

Las curvas gráficas se pueden mostrar en tiempo real durante la ejecución del programa

Con funciones de arranque y apagado programados

Con función de ajuste de fecha y hora

Función de bloqueo de llave y pantalla (LOCK)

Compresor

Compresor hermético de la marca francesa "Tecumseh"

Imágenes del compresor

Condensador

Tipo de aleta con ventilador de enfriamiento de Taiwán

Evaporador

Ajuste automático de la capacidad de carga de múltiples secciones tipo aleta

Válvula de expansión

Componentes importados de Europa y América

Agentes de refrigeración

Los refrigerantes congelados respetuosos con el medio ambiente (Honeywell, Estados Unidos, refrigerantes respetuosos con el medio ambiente R404A y R23)

Características

Adoptar tecnología de ajuste automático de la capacidad de carga en varias etapas

Auxiliar de refrigeración

Desicante, separador de aceite, ventana de refrigerante, etc...

Tanque de almacenamiento de agua

1 depósito de agua incorporado

Calidad del agua

Añadir agua purificada o destilada (el agua del grifo tendrá suciedad, lo que bloqueará fácilmente la tubería y afectará a la prueba del producto)

Dispositivo de protección

1Regulador de potencia del tiristor de cruce cero

2Interruptor de protección contra la combustión por aire

3Interruptor de protección contra sobrepresión del compresor

4. sobrecarga del compresor y interruptor de protección contra sobrecorriente

5Interruptor de protección contra pérdida de fase

6No hay protector de sobrecarga del fusible.

7. interruptor de protección contra la escasez de agua del tanque de agua

8- Seguro rápido de calefacción y humidificación

Utilice el voltaje

220V ± 10% de las frecuencias 50 Hz

El poder

7KW

Medio ambiente permitido

0 ~ 30 °C

Medio ambiente garantizado de rendimiento

5 ~ 25 °C

Capuchón de tornillo

Øagujero de ensayo de 50 mm en el lado izquierdo del fuselaje con tapa de tornillo 1 juego

Los demás tejidos

Prueba estándar de tejido no tejido 3 piezas

Especificaciones

Proporcione una copia al ordenar

Manual de trabajo

Manual del dispositivo
