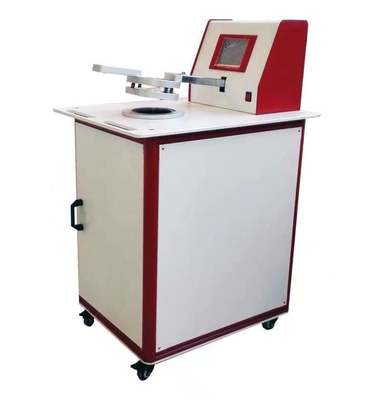

Probador de permeabilidad al aire de tejidos

Modelo: GC-461E

1. Introducción

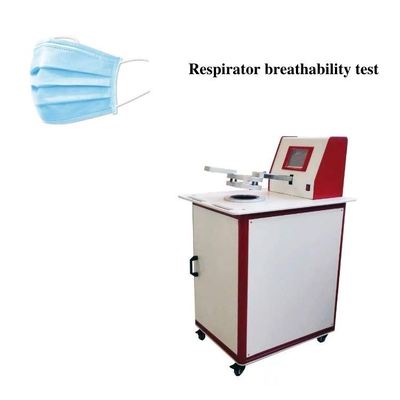

El instrumento se utiliza para la prueba de permeabilidad al aire de tejidos industriales especiales, tejidos generales, géneros de punto, tejidos no tejidos y papel de filtro industrial, etc. El rendimiento del instrumento cumple con la determinación de permeabilidad de tejidos GB/T545397 y otros requisitos de las normas nacionales para instrumentos de prueba. Con pantalla digital, ajuste digital de parámetros de prueba y un sensor de alta precisión adoptado en lugar del método tradicional de prueba de diferencia de presión de columna de agua, y con una microcomputadora para el cálculo de datos de prueba en lugar de la conversión manual, el instrumento es fácil de operar y tiene una alta precisión y eficiencia.
2. Especificaciones:

2.1 Rango de prueba de presión: 1～4000Pa
2.2 Permeabilidad al aire detectable: 2～9999mm/s
2.3 Errores de prueba: ≤±2％
2.4 Grosor de tejido detectable: ≤8mm
2.5 Ajuste de tiro inducido: Ajuste dinámico según la retroalimentación de datos
2.6 Anillo de valor definido para el área de la muestra: 4 piezas de 5cm2；20cm2；50cm2；100cm2；
2.7 Anillo de diámetro definido para el área de la muestra: Ф50mm(≈19.6cm2)Ф70mm(38.5cm2)
2.8 Boquilla: 10 piezas
2.9 Potencia: 1500W
2.10 Peso: 65Kg
2.11 Dimensiones externas: 600×700×1100mm (L×W×H)
3. Construcción

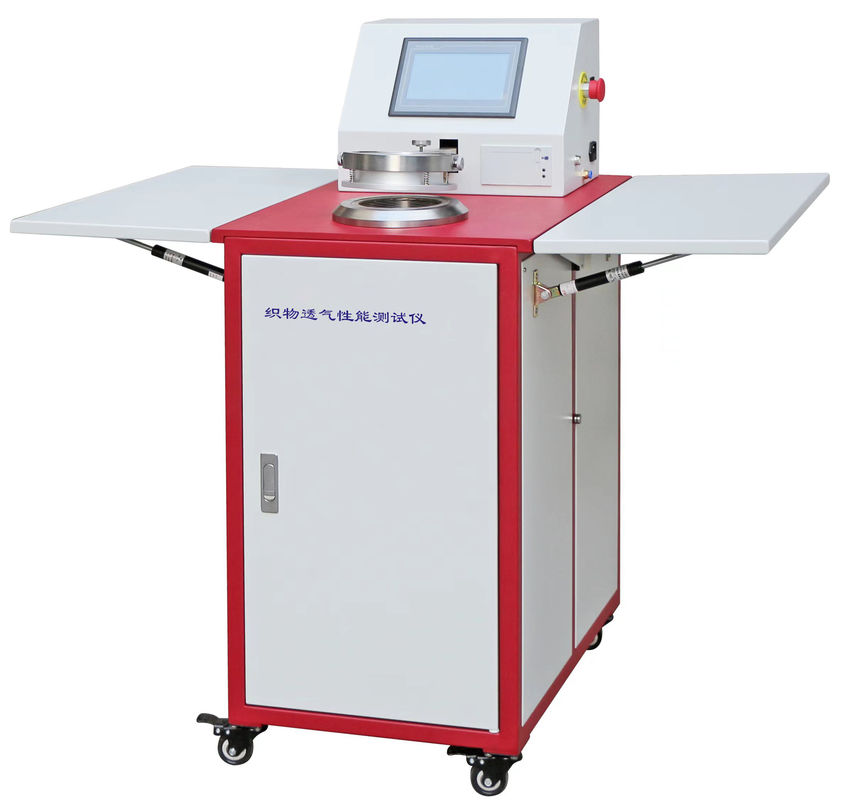

Externamente, el instrumento consta de un marco de soporte, un dispositivo de fijación de la muestra, un medidor de volumen de flujo, un panel de visualización, etc., e internamente de un sensor de presión, un procesador de datos de CPU, una máquina de tiro inducido, un dispositivo de ajuste de retroalimentación, etc.
3.1
El marco de soporte, fabricado mediante la formación de punzonado directo de chapa de acero y rociado con plástico, es firme, ligero y atractivo, así como resistente a la corrosión y limpiable.3.2

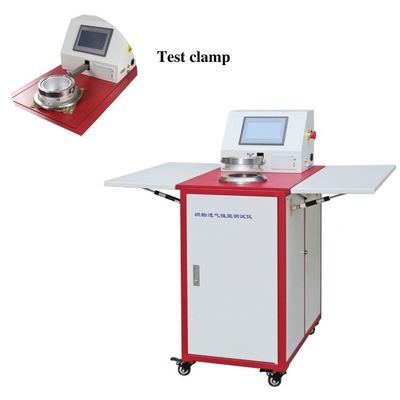

El funcionamiento del dispositivo de fijación de la muestra se efectúa mediante una manija de presión debajo de la mesa de operaciones que controla el movimiento ascendente y descendente del cabezal de presión de la muestra a través de un mecanismo de palanca de rueda dentada de cigüeñal. La muestra se presiona firmemente mediante la fuerza de presión suficiente del dispositivo de fijación y la junta flotante entre el cabezal de presión y el eje de apoyo.3.3
El cilindro de medición de volumen de flujo, fabricado con tubería de acero sin costura soldada, es duradero y firme. Con una puerta y cerradura, se garantiza la estanqueidad y la fácil sustitución de las boquillas.3.4
Pantalla de visualización del número de boquilla (diámetro del orificio): El uso del tamaño del orificio de la boquilla actualmente seleccionado se muestra en esta pantalla: De acuerdo con el tamaño del orificio de la boquilla actualmente seleccionado, presione la tecla [Set] y la lámpara indicadora en la esquina superior izquierda de la pantalla de visualización del número de boquilla (diámetro del orificio) está encendida. Se indica que se debe introducir un número de boquilla.
