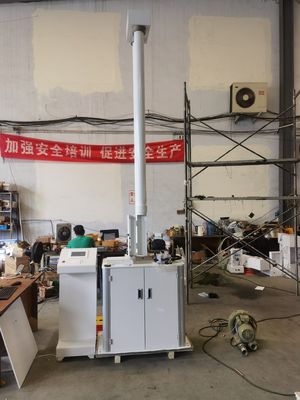

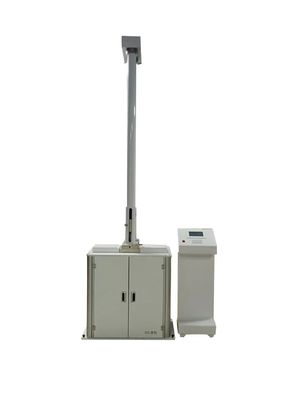

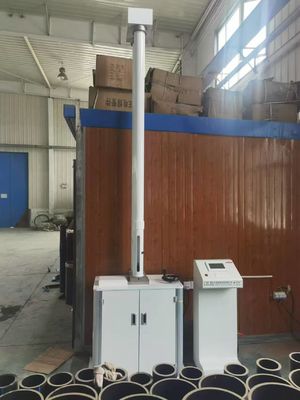

Máquina de prueba de impacto de caída

1Principio:

La máquina de prueba de impacto de caída es adecuada para varias tuberías (tuberías de suministro de agua de PVC-U, tuberías de aguas residuales, tuberías de suministro de agua de baja presión, tuberías de suministro de agua de baja presión, tuberías de espuma de núcleo,Tubos ondulados de doble paredTambién es adecuado para la determinación del rendimiento de resistencia al impacto externo de placas de plástico rígido.El producto se ajusta a la norma industrial JB/T9389, a las condiciones técnicas de la máquina de ensayo de impacto con peso de caída y a las normas nacionales GB/T14152., GB/T14153, GB/T6112; también cumple con GB/T5836, GB/T10002.1, GB/T10002.3, GB/T13664, GB/T16800, GB/T18477, JB/T5125, JTT/529-2016 y otras normas de métodos de ensayo.

2.Utilización :

Es adecuado para ensayos de impacto de muestras de materiales no metálicos o productos como tuberías de plástico, vidrio, cerámica, etc.Es un instrumento de ensayo utilizado para evaluar la resistencia al impacto de los materiales.

3Indicadores técnicos:

1Energía de impacto máxima: 300 J.

2. Masa del cuerpo del martillo: 0,5Kg6,3Kg

3- radio de curvatura de la cabeza del martillo: uno para cada uno de los elementos d25R50 y d90R50;

4Altura de impacto: 2000 mm y menos

5. Error de altura de impacto: ±2 mm

6. Especificación del modelo: Φ16mm Φ800mm

7Fuente de alimentación: 220 V, 50 Hz

8Dimensiones generales: 900*800*4100 mm

9Peso de la máquina: 380 kg

4Las normas pertinentes:

ZBN72026 "Condiciones técnicas para la máquina de ensayo de impacto con martillo de caída"

GB/T14152 "Método de ensayo para la resistencia a los impactos externos de las tuberías termoplásticas cuando gira la manecilla del reloj"

GB/T14153 "Reglas generales para los métodos de ensayo de impacto con martillo de caída para plásticos rígidos"

GB6112 "Método de ensayo de resistencia al impacto de las tuberías y accesorios termoplásticos (método de peso de caída) "

GB/T10002.1 "Tubos de cloruro de polivinilo rígido (PVC-U) para el suministro de agua"

GB/T10002.3 "Tubes de cloruro de polivinilo rígido (PVC-U) utilizados en aguas residuales y alcantarillas subterráneas"

GB/T13664 "Tubos rígidos de cloruro de polivinilo (PVC-U) de pared delgada para el riego de suministro de agua a baja presión"

GB11548 "Método de ensayo de la resistencia al impacto de las láminas de plástico rígido (método del martillo de caída) "

JB/T5125 "Tubos rígidos de cloruro de polivinilo agrícolas"

JTT/529-2016 Fuegos de plástico para puentes de hormigón

GB/T8814 "Perfiles rígidos de cloruro de polivinilo (PVC) para marcos de puertas y ventanas"

GB/T5836.1 "Tubos rígidos de cloruro de polivinilo para el drenaje de edificios"

GB/T 19472.1-2004 "Sistema de tuberías estructurales de polietileno (PE) enterrado en pared Parte 1: Tubo corrugado de polietileno de doble pared"

5Configuración del hardware y composición del sistema:

1, controlador programable de Taiwan Delta.

2, el conjunto de pantalla táctil Taiwan Delta (siete pulgadas).

3, un conjunto de receptor de haz transversal fotoeléctrico de Corea Onetokos.

4Un conjunto de codificadores fotoeléctricos.

5, un conjunto de sistemas de paso y desaceleración.

6, un conjunto de sistema de accionamiento en cadena.

7, un conjunto de soporte de muestra de aleación de aluminio.

8El cuerpo del martillo, la cabeza del martillo y el asiento del martillo están equipados de serie.

9, un conjunto de dispositivos de elevación de muestras.

10Un conjunto de sistema neumático anti impacto secundario.

11Un conjunto de sistema de adsorción electromagnética.

6.Principio del ensayo:

Instalar la tubería o el perfil a ensayar en el banco de trabajo, ajustar la altura de la muestra de modo que la superficie superior de la muestra esté justo en el borde inferior del sistema de contraste fotoeléctrico;seleccionar la cabeza del martillo y el peso de acuerdo con los requisitos de la norma nacional, y combinar el martillo de impacto; ajustar la altura electromagnética del sistema de adsorción, colgar el martillo; prueba de punto; dejar caer el martillo de impacto desde un lugar alto,observar la rotura de la tubería o del perfil, uno o menos indica que la resistencia al impacto de la tubería o el perfil es buena, y más de uno indica que la resistencia al impacto El rendimiento del impacto no es bueno.

7- Pasos experimentales:

A. No.muestra de la instalación:

1.1 Encienda la energía y abra la puerta de protección de la muestra.

1.2 Instalar la muestra de impacto y ajustar la altura de la muestra de modo que el borde superior de la muestra esté justo cerca de la superficie de contacto del sistema fotoeléctrico;

B. El trabajo.elegir el martillo de impacto:

1 Seleccionar el modelo de cabeza de martillo de acuerdo con los requisitos normalizados.

2 Combinar el martillo de impacto de acuerdo con los requisitos estándar.

C. ¿ Qué?las pruebas:

3.1 Se ajusta la altura del sistema de adsorción electromagnética, se abre la ventana de observación, se introduce el martillo de impacto combinado y se adsorbe en el electromagnético;

3.2 Establecer la altura de impacto;

3.3 elevación a la altura establecida;

3llave de ensayo de 4 puntos;

3.5 Los resultados de los ensayos se darán de acuerdo con el daño de las muestras;
